Правила и технологические особенности кладки отопительных печей

Подбор конструкции и заготовка материалов для сооружения печи. Строительство отопительного устройства начинается с комплекса подготовительных работ и заготовки сырья. Для точного расчета количества и номенклатуры строительных материалов предварительно подбирают конструктивно-функциональный тип печи, полностью соответствующий назначению помещения и его теплотехническим характеристикам. При проектировании учитывают суммарные теплопотери здания, его полезный объем, минимальную расчетную температуру наружного воздуха в зимний период и нормативные тепловые характеристики отопительных агрегатов (приведенные в профильной технологической литературе, например, в главе 14).

Выбор модификации печного агрегата под задачи помещения. Для хлебопекарных целей рекомендовано применять улучшенную русскую печь «Теплушка» конструкции И. С. Подгородникова или улучшенную русскую печь «Экономка», каждая из которых способны эффективно обогревать площадь до 50 м². В домах увеличенной площади дополнительно монтируют печи МВМС повышенного прогрева, прямоугольные толстостенные печи или круглые печи в стальном футляре. Для хозяйственных нужд с выпечкой пирогов используют отопительно-варочные печи без камер для выпечки хлеба либо кухонный очаг, совмещенный с отопительной печью. В однокомнатных квартирах оптимально устройство плиты с отопительным щитком.

Режимы топки и особенности печей для общественных зданий. В помещениях без необходимости круглосуточного поддержания постоянной температуры целесообразно устанавливать малогабаритные печи МВМС, рассчитанные на разовую топку в сутки. В зданиях с массовым пребыванием людей (больницы, ясли, детские сады, школы, клубы) применяют круглые печи с винтообразными дымооборотами, Т-образные, а также прямоугольные толстостенные печи с повышенной теплоотдачей.

Технология подготовки и сортировки строительных сырьевых материалов. После окончательного выбора конструкции подготавливают материалы и закладывают фундамент. Подготовку сырья проводят по следующим правилам:

· Глину замачивают водой за 1–2 суток до начала кладочных работ.

· Песок просеивают через сито с размером ячеек 1,5 мм и складируют рядом с ящиком для приготовления раствора.

· Цемент, предназначенный для штукатурных работ и кладки дымовой трубы выше уровня крыши, просеивают для удаления схватившихся комков и крупиц.

· Кирпич подвергают строгой сортировке: нормально обожженный кирпич с целыми углами и без трещин отбирают для топливника и хлебопекарных камер.

· Кирпич с существенными повреждениями используют для вертикальных разделок и забутовки нижних рядов кладки до топливника.

· Битый кирпич (половняк и сколы) окалывают до правильной формы и складируют у места кладки.

· Кирпич для дымовой трубы складируют отдельно у зоны подачи на чердак и крышу.

Правила и приемы кладки печей. Перед началом основных работ повторно проверяют правильность размещения печного агрегата (первичную проверку выполняют при закладке фундамента). Пользуясь чертежом, раскладывают насухо кирпичи первого ряда без выверки углов, определяя положение передней стенки печи. На этом же ряду намечают расположение дымовой трубы (при насадной конструкции) или выводного канала (при коренных или стенных трубах).

Геометрическая выверка и противопожарные отступки при кладке дымовой трубы. Для насадной трубы кирпичи одного ряда раскладывают насухо по 1-му ряду фундамента, сверяясь с порядовкой (планом-разрезом последнего ряда перекрыши). С потолка на углы дымовой трубы опускают отвесы на длинных шнурах, фиксируя точку прохождения через чердачное или межэтажное перекрытие. Дымоход должен проходить между балками перекрытия с соблюдением горизонтальной противопожарной разделки шириной не менее 12 см во всех направлениях. При определении траектории трубы до крыши учитывают положение стропил: дымовая труба должна отстоять от стропильных ног не менее чем на 10 см.

Контроль прямоугольности и диагоналей первого ряда. После выверки трубы проверяют параллельность печи стенам и прямоугольность углов первого ряда. Для этого шнуром измеряют расстояния между противоположными углами по диагонали: допустимая разница не должна превышать 5 мм. Т-образные печи с восемью углами при разбивке делят на два отдельных четырехугольника и выверяют каждый блок индивидуально.

Техника укладки кирпича и расстилания раствора. После проверки прямоугольности угловые кирпичи укладывают на раствор, выравнивая их в единый горизонт с помощью правила и строительного уровня. По уровню выкладывают остальные кирпичи наружного ряда, а середину заполняют на глаз. Второй ряд раскладывают по чертежу (при использовании одномерного кирпича раскладка насухо не обязательна).

· Раствор расстилают рукой.

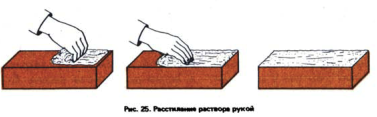

· Рис. 25. Расстилание раствора рукой.

· Мастер приучается брать кирпич только левой рукой, а раствор — правой.

· Горизонтальное положение кирпича достигается нажатием руки: верхнюю грань выравнивают заподлицо с примыкающим кирпичом.

· Одновременно правой рукой мастером подрезают раствор, выступивший из шва с лицевой стороны.

· Толщина горизонтального шва должна составлять 3–5 мм.

· Заполнение вертикального шва на всю высоту обеспечивается намазыванием раствора на торцовую (тычковую) грань укладываемого кирпича.

· Кладку углов ведут строго по отвесу.

· Для облегчения вертикального контроля по углам натягивают шнуры по отвесу или устанавливают инвентарные рейки; при постоянном сечении печи используют выдвижную опалубку.

Особенности кладки печей. Печная кладка существенно отличается от возведения обычных несущих стен зданий. Основные технологические особенности заключаются в следующем:

- Все швы кладки (даже под последующую штукатурку) полностью заполняют раствором на всю глубину во избежание проникновения дымовых газов.
- Из-за полного заполнения швов раствор расстилают рукой, а работа мастером допускается только в нижней части печи — до уровня пода топливника и дна дымовых каналов.
- Кладку выполняют на глиняном растворе, поэтому работы проводят исключительно в закрытых от дождя помещениях (во избежание вымывания раствора и чрезмерного размокания кирпича).

- Перевязка швов (смещение шва следующего ряда) является обязательной в каждом ряду на 1/2 кирпича и, как исключение, на 1/4 кирпича.
- Внутренние поверхности печей (топливник, каналы, камеры, дымовая труба) должны быть идеально гладкими.
- Кирпичи с приколом, теской и шероховатостями укладывают только шероховатой гранью наружу.
- Для создания гладкой поверхности внутренние стенки затирают мочальной кистью или wet-тряпкой без добавления раствора (операция швабровки выполняется через каждые 4–5 рядов кладки).
- Кладку ведут строго порядно: к укладке следующего ряда приступают только после завершения всех кирпичей предыдущего.

Сведения об авторах и источниках:

Авторы: П. И. Воропай

Источник: Как сложить печь

Данные публикации будут полезны начинающим и практикующим печникам, индивидуальным застройщикам и жителям сельской местности, а также широкому кругу читателей, интересующихся проектированием, кладкой, ремонтом и эксплуатацией бытовых печей.
