Организация рабочего места печника, инструменты и технологии кладки

Организация рабочего места и технологический инструмент. В комплект профессионального печного инструмента (как показано на рис. 21) входят основные приспособления, необходимые для выполнения кирпичной кладки, пригонки элементов и контроля качества работ:

· печной молоток, который имеет с одной стороны боек, с другой — кирочку; бойком пробивают отверстия в кладке, грубо скалывают кирпичи и т. д.; кирочкой производят теску и приколку кирпича;

· двусторонняя кирочка — необходима, так как кирочка молотка быстро затупляется и для заточки ее пришлось бы часто отрываться от работы;

· мастерок (кельма), которым расстилают и подрезают раствор; мастерки бывают разной формы; изображенный на рис. 21 мастерок удобен для подрезки раствора;

· отвес (весок) — для проверки вертикальности кладки (см. рис. 22);

· универсальный уровень — для проверки горизонтальности кладки;

· правило — рейка с делениями длиной 1,5 м; ею пользуются как для измерений, так и для проверки правильности кладки;

· железная и деревянная лопаты — для приготовления и перемешивания раствора;

· мочальная кисть — для швабровки внутренних поверхностей печи;

· складной метр — для разбивки основания, разметки приборов и проверки размеров;

· угольник — для проверки правильности углов;

· кувалда и зубило — для разборки печей.

Оснастка и специализированный инструмент для облицовочных работ. При кладке печей, облицованных изразцами, кроме перечисленного выше оборудования, необходимо иметь специализированный комплект инструмента (как показано на рис. 22):

· плоскогубцы-кусачки — для откусывания и закручивания проволоки;

· нож (цикля) — для рубки и обсечки изразцов;

· стукальце — кусок тонкой трубы для ударов по ножу;

· точильный камень и рашпиль — для удаления наплывов, притирки кромок и опиливания изразцов;

· свинцовую чертилку — для разметки.

Инвентарь, подсобные средства и технологическая оснастка. На рабочем месте мастера необходимо иметь ведра для воды, деревянный ящик небольших размеров для кладочного раствора и полотенце для протирания рук. Для выполнения подсобных и подготовительных операций вблизи рабочего места целесообразно разместить:

· ящик для приготовления раствора (его удобные размеры составляют 150 × 100 × 30 см);

· сито с ячейками 1,5 мм для процеживания глины (желательно, чтобы сито по размерам соответствовало ящику);

· ящик с водой для замочки кирпича;

· запас деревянных рамок для подноски кирпича (как показано на рис. 23, а);

· готовые элементы подмостей, включающие козлы и инвентарные складные конструкции (см. рис. 23, б, в);

· скамью для размещения печных приборов и инструмента.

Рис. 21. Печной инструмент: а — молоток; б — двусторонняя кирочка; в — мастерок. Рис. 21. Печной инструмент: а — молоток; б — двусторонняя кирочка; в — мастерок.

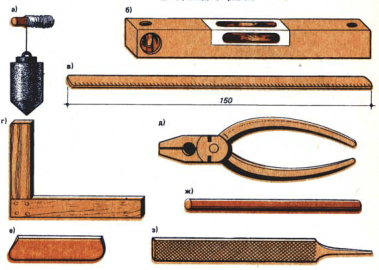

Рис. 22. Печной инструмент: а — отвес (весок); б — универсальный уровень; в — правило; г — угольник; д — плоскогубцы-кусачки; е — цикля; ж — стукальце; з — рашпиль. Рис. 22. Печной инструмент: а — отвес (весок); б — универсальный уровень; в — правило; г — угольник; д — плоскогубцы-кусачки; е — цикля; ж — стукальце; з — рашпиль.

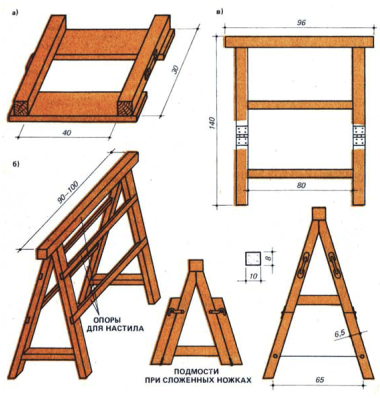

Рис. 23. Приспособления для кладки печей: а — рамка для подноски кирпича; б — козлы для подмостей; в — инвентарные складные подмости. Рис. 23. Приспособления для кладки печей: а — рамка для подноски кирпича; б — козлы для подмостей; в — инвентарные складные подмости.

Организация рабочего места при кладке печей и дымовых труб. Производительность труда и качество печных работ во многом зависят от правильной организации рабочего места, которая заключается в рациональном размещении материалов, инструмента и вспомогательных приспособлений. Все необходимые предметы должны находиться в зоне непосредственной досягаемости (под рукой), чтобы исключить лишние движения мастерового в процессе кладки. Оптимальные схемы организации рабочего места обеспечивают высокую эффективность и комфорт во время выполнения технологических операций.

Общие правила эргономики и размещения строительных материалов. Различия в схемах размещения оборудования зависят от конструктивного расположения строящейся печи в объеме помещения. Общими для всех схем организации пространства являются следующие правила:

· между сооружаемой печью и местом складирования расходных (предназначенных для непосредственного употребления в дело) материалов оставляют проход шириной 50–60 см;

· при работе с пола расходные материалы располагают на скамейках высотой 50 см;

· материалы на скамьях и в дальнейшем на подмостях размещают в следующей последовательности (слева направо): ведро с водой, ящик с раствором и рамки с кирпичом; такое размещение избавляет от лишних движений, когда нужно брать раствор или кирпич;

· между расходными материалами и местом расположения остальных приспособлений и материалов (ящиков с водой для замочки кирпича, запасом кирпича и т. д.) оставляют второй проход шириной 60 см, по которому подносят материалы на рабочее место;

· проходы должны регулярно очищаться от кирпичного боя.

Особенности размещения расходных материалов в зависимости от планировки. При расположении печи в углу помещают две скамьи с расходными материалами вдоль стенок строящейся печи, которые обращены в помещение. При расположении печи у стены или в центре помещения скамейки с материалами устанавливают вдоль противоположных стенок печи. Если печь сооружают в перегородках, то размещение материалов на рабочем месте остается неизменным, т. е. по одной скамейке в каждой комнате. При кладке малогабаритных печей и кухонных плит расходные материалы размещают на одной скамейке, так как такие печи кладут с одной позиции.

Технология высотных работ: кладка на чердаке и крыше. Печные приборы в готовом для установки виде размещают на отдельной скамье или на полу у стены (перегородки) в той последовательности, в которой они будут уложены в дело. Кладку дымовой трубы на чердаке ведут с одной позиции. Емкость с небольшим количеством воды для замочки кирпича и скамейку с расходными материалами ставят в междубалочных пролетах. Кирпич на рабочее место подают в небольших количествах из расчета кладки двух-трех рядов.

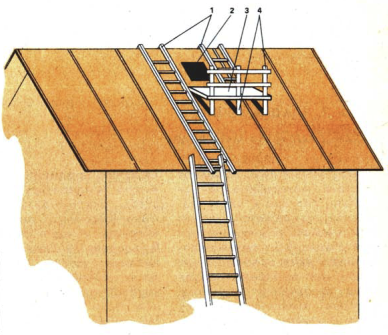

Рис. 24. Рабочее место печника на крыше: 1 — стремянки для кирпича; 2 — отверстие для трубы; 3 — площадка; 4 — кронштейн. Рис. 24. Рабочее место печника на крыше: 1 — стремянки для кирпича; 2 — отверстие для трубы; 3 — площадка; 4 — кронштейн.

Безопасность и организация монтажного пространства на кровле. Для кладки дымовой трубы на крыше устраивают специальную горизонтальную площадку с ограждением со стороны ската (как показано на рис. 24). На этой рабочей площадке помещают ящик с кладочным раствором. Кирпич в небольших количествах складывают на надежных стремянках, закрепленных за конек крыши.

Сведения об авторах и источниках:

Авторы: П. И. Воропай

Источник: Как сложить печь

Данные публикации будут полезны начинающим и практикующим печникам, индивидуальным застройщикам и жителям сельской местности, а также широкому кругу читателей, интересующихся проектированием, кладкой, ремонтом и эксплуатацией бытовых печей.
