Проектирование, кладка и монтаж дымовых труб печных систем

Классификация и конструктивные типы дымовых труб. Дымовые трубы в зависимости от места их пространственного расположения подразделяются на насадные, коренные и стенные.

Насадные трубы устраивают непосредственно на массиве печи, если толщина стенок печной конструкции составляет не менее ½ кирпича. Коренные трубы возводят обособленно, отдельно от основного массива печи. Отопительный прибор присоединяют к такой конструкции при помощи перекидного рукава. Часто к одной коренной трубе подсоединяют два-три и более печных агрегатов. Такие дымоотводящие системы называют трубами на два «дыма», на три «дыма» и т. д. Стенными трубами именуются дымоходные каналы, проложенные непосредственно во внутренних капитальных стенах каменных зданий. В наружных стенах дымоходы допускается прокладывать лишь в исключительных случаях.

Полезное сечение дымовых труб задается в проектных чертежах печи. Для бытовых печей оно варьируется от ½×½ кирпича до 1×1 кирпич. Возведение дымоходов с сечением менее ½×½ кирпича категорически не допускается. Дымовая труба обеспечивает нормируемую аэродинамическую тягу, если ее полная высота составляет не менее 5 м, считая от уровня колосниковой решетки.

Противопожарные узлы: разделка и выдра. В местах прохождения кирпичной трубы через межэтажные или чердачные перекрытия сооружают противопожарную горизонтальную разделку, представляющую собой постепенное утолщение стенок трубы. Технология кладки горизонтальной разделки подробно показана на рис. 32.

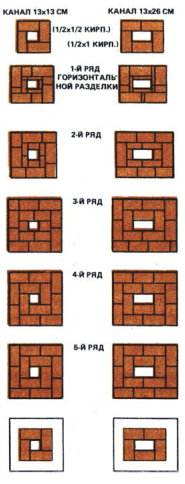

Рис. 32. Кладка горизонтальной разделки

Еще одно утолщение стенок дымовой трубы выполняет роль узла примыкания и обустраивается непосредственно над кровлей. Это конструктивное устройство называется выдрой. Выдра защищает чердачное помещение от проникновения атмосферных осадков (дождя и снега) через зазоры между внешней стенкой трубы и кровельным покрытием. Возникающие щели перекрывают воротником из листовой стали, верхний край которого заправляют непосредственно под выступающую выдру. Пошаговый порядок кладки выдры и узлов дымовой трубы представлен на рис. 33. Завершается конструкция трубы оголовком, выполняемым в виде декоративного карниза с двумя выступами.

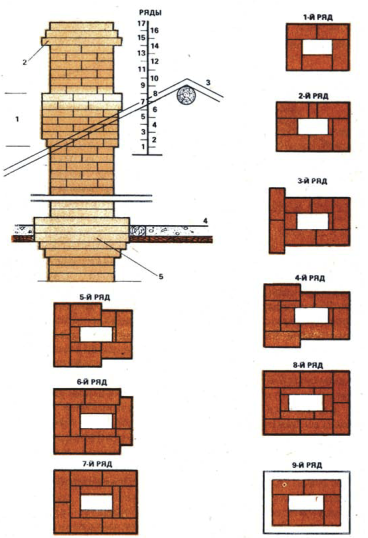

Рис. 33. Кладка дымовой трубы: 1 — выдра; 2 — оголовок; 3 — крыша; 4 — чердачное перекрытие; 5 — горизонтальная разделка

Высотные параметры, растворы и особенности зимней кладки. Возведение кладки трубы в пределах чердачного помещения осуществляют на глиняном растворе, тогда как над уровнем крыши кладку ведут исключительно на водостойком цементном или известковом растворе.

При определении расчетной высоты вывода дымовой трубы над плоскостью крыши строго руководствуются следующими нормативными правилами, проиллюстрированными на рис. 34:

· а) Если дымовая труба расположена на расстоянии до 1,5 м от конька крыши по горизонтали, её оголовок выводят на 0,5 м выше уровня конька.

· б) Если труба находится в пределах от 1,5 до 3 м от конька, её выводят до уровня конька, но не ниже 0,5 м от поверхности кровли.

· в) Если труба отстоит от конька далее 3 м, верх оголовка должен находиться на линии, проведенной от конька вниз под углом 10° к горизонту, но также не ниже 0,5 м от поверхности крыши.

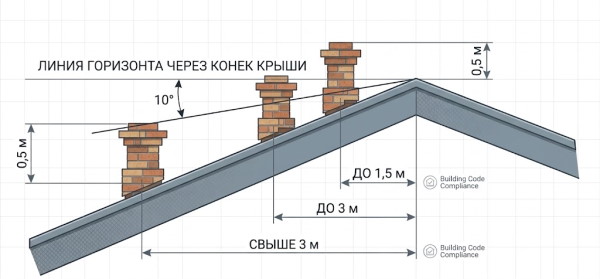

Рис. 34. Высота дымовых труб над крышей в зависимости от расстояния от конька

Иногда над оголовком дымоотводящей трубы устанавливают металлические колпаки или зонты. Однако подобные устройства в зимний период создают условия для конденсации водяных паров и последующего обледенения устья трубы. Оптимальным решением является покрытие оголовка сверху слоем цементного раствора с устройством откоса к наружным сторонам.

Дымовые трубы, возведенные в зимнее время, с наступлением теплой погоды подлежат обязательному детальному осмотру и оштукатуриванию.

Каналы в капитальных стенах и перекидные рукава. Сооружение дымовых и вентиляционных каналов в капитальных стенах выполняется строго одновременно с основной кладкой стен, поскольку после завершения строительства здания обустроить их невозможно. Если стены возводятся из шлакоблоков, силикатного кирпича или иных материалов, подверженных разрушению при сильном нагреве, участки стен с дымовентиляционными каналами выкладывают исключительно из обыкновенного полнотелого красного кирпича.

Присоединение нескольких печей к единой коренной или стенной трубе выполняют на разных высотных уровнях и обязательным устройством рассечек, разделяющих канал на самостоятельные «дымы» для каждого отопительного прибора. Высота рассечки должна составлять не менее 50 см. В современной печной технике широкое распространение получают сборно-блочные коренные дымовые трубы.

Печи подсоединяют к стенным дымоходам и коренным трубам посредством перекидных рукавов (патрубков). Предельная длина перекидного рукава не должна превышать 2 м.

Конструкция перекидного рукава выполняется следующим образом:

· 1-й этап: Два отрезка уголковой стали заделывают одними концами в массив печи ниже выводного канала на 6,5 см, а другими концами — в стену или коренную трубу на таком же расстоянии от входного отверстия.

· 2-й этап: Расстояние между параллельными уголками выдерживают в 25 см (1 кирпич).

· 3-й этап: По стальным уголкам выкладывают дно рукава из кирпича плашмя с тщательной промазкой швов.

· 4-й этап: Дно покрывают слоем глиняного раствора толщиной 1,5–2 см.

· 5-й этап: Выкладывают боковые стенки толщиной в ¼ кирпича и верхнее перекрытие из двух рядов кладки с так расчитанной перевязкой, чтобы верхний ряд перекрывал вертикальные швы нижнего.

· 6-й этап: В одну из боковых стенок монтируют прочистную дверку.

Перекидные рукава и патрубки заключают в защитный футляр из листовой стали. Они должны располагаться строго горизонтально или иметь небольшое возвышение по направлению к трубе.

При монтаже патрубков и перекидных рукавов строго соблюдают нормативы противопожарной безопасности:

· Расстояние от сгораемого пола до наружной нижней поверхности патрубка должно составлять не менее 14 см.

· При размещении патрубка у потолка расстояние от верха его перекрытия до сгораемого потолка должно быть не менее 50 см (при наличии защиты потолка от возгорания — не менее 38 см).

Сведения об авторах и источниках:

Авторы: П. И. Воропай

Источник: Как сложить печь

Данные публикации будут полезны начинающим и практикующим печникам, индивидуальным застройщикам и жителям сельской местности, а также широкому кругу читателей, интересующихся проектированием, кладкой, ремонтом и эксплуатацией бытовых печей.
