Конструкция и технология кладки комнатного камина

Комнатный камин как элементы интерьера и микроклимата. Комнатный камин (как показано на рис. 11) служит преимущественно для эстетических целей и создания комфортной атмосферы в помещении, нежели в качестве основного источника тепловой энергии. Однако в южных географических районах его отопительная мощность вполне достаточна для регулярного поддержания благоприятной температуры. По своему функциональному назначению камин также выступает как эффективное естественное вентиляционное устройство, обеспечивающее интенсивную циркуляцию и освежение воздуха в помещении без образования сквозняков.

Материалы и печная гарнитура. Для возведения конструкции комнатного камина требуется следующий перечень строительных материалов и комплектующих:

· Кирпич красный — 340 шт.

· Глина — 0,2 м³

· Песок — 0,3 м³

· Каминная решетка — 1 шт.

· Задвижка вьюшечная — 1 шт.

· Проволока отожженная диаметром 1 мм, проволока диаметром 3 и 5 мм — 3 прутка

· Предтопочный лист 60×80 см — 1 шт.

Варианты внешнего оформления и облицовки. В зависимости от способов финишной отделки кладка камина может выполняться в двух основных технологических вариантах: с декоративной облицовкой изразцами (кафелем) либо под последующее оштукатуривание. Облицовка изразцами выполняется параллельно с поэтапной укладкой кирпичного массива.

Технологические этапы и порядовка кладки камина. Внутреннее замкнутое пространство камина до 4-го ряда включительно полностью заполняют просеянным песком. На 5-м ряду осуществляется сухое выкладывание пода очага. При этом мастера не добиваются идеально точной подгонки кирпичей в зонах их сопряжения со стенками. Образующиеся конструктивные зазоры и технологические пустоты тщательно засыпают кирпичным щебнем и заливают вяжущим раствором.

Укрепление конструкции и организация очага. Углы с лицевой стороны сооружения подлежат обязательному армированию. Для этого в горизонтальные швы через каждые два ряда кладки заделывают по три прутка 3-миллиметровой стальной проволоки длиной 40—50 см (как показано на рис. 11, ряды 1—4).

· 1-й этап: На 6-м ряду устанавливают каминную решетку.

· 2-й этап: Формируемый под решеткой предохранительный порог над подом служит защитным барьером от случайного выпадения раскаленных углей из топливника.

Формирование карниза и перекрыши. При проведении кладки под оштукатуривание, а также при отсутствии фасонных карнизных изразцов, начиная с 26-го ряда одновременно с устройством перекрыши выкладывают карниз. Для реализации этого этапа отбирают 23 кирпича с одинаковыми по высоте торцами, выравнивают раствором по уровню поверхностный слой 25-го ряда и укладывают кирпичи с выпуском (напуском) 5 см наружу. Крайние элементы смещают на 4—5 см в боковые стороны.

Завершение верхней части камина. Покрыв кладочным раствором поверхность 26-го ряда, монтируют кирпичи 27-го ряда с аналогичным напуском, причем крайние кирпичи закладывают в последнюю очередь. Завершающий перекрышу 28-й ряд укладывают так, чтобы его кирпичи перекрывали на 3—4 см все элементы карниза. При последующем оштукатуривании карниза переход от первого выступа ко второму формируют дугообразной закругленной формы с помощью специального шаблона или высокой жестянкой (например, консервной банкой).

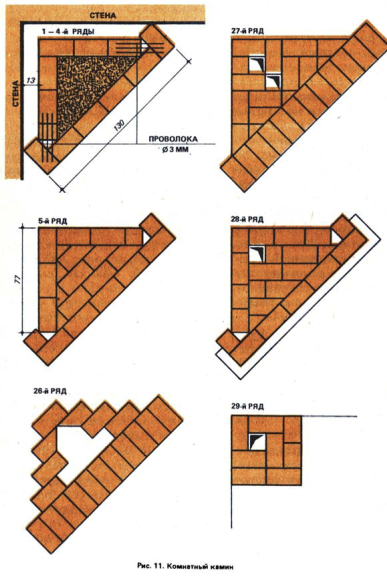

Рис. 11. Комнатный камин (порядовка кладки)

Оснащение, аксессуары и регулирование тяги. Каминная решетка заводского изготовления часто является дефицитным элементом, поэтому ее может изготовить слесарь из полосовой хромированной или никелированной стали. Размеры несущей рамки для крепления решетки подбираются исходя из габаритов используемых изразцов (250×420, 250×400, 420×380 или 380×400 мм) при ширине полосы из черного металла 80 мм.

Альтернативные варианты безрешетчатого очага. При отсутствии решетки допускается оставление открытого проема, который перекрывается стальной полосой шириной 60—70 см. В этом случае по окончании топки камин закрывают съемным защитным щитком (заслонкой) из светлой жести или алюминиевого листа, имеющим с внутренней стороны приклепанную рамку для плотной посадки в проем и удобную ручку с внешней стороны.

Изготовление печного инструмента и борьба с избытком тяги. Обязательной принадлежностью камина являются каминные щипцы, применяемые для перемещения дров и углей в очаге. Их изготавливают из стального прутка диаметром 5 мм и длиной 140—150 см, согнутого пополам с кольцеобразным закручиванием концов. Для устранения избыточной тяги в процессе эксплуатации камина прикрывают вьюшечную задвижку, врезаемую на уровне 2—3-го ряда дымовой трубы над перекрышей камина.

Сведения об авторах и источниках:

Авторы: П. И. Воропай

Источник: Как сложить печь

Данные публикации будут полезны начинающим и практикующим печникам, индивидуальным застройщикам и жителям сельской местности, а также широкому кругу читателей, интересующихся проектированием, кладкой, ремонтом и эксплуатацией бытовых печей.
