Технологии механической обработки кирпича и кладки печных конструкций

Технологические аспекты механической обработки кирпича при возведении печных конструкций включают операции механической разделки: приколку и теску. Для формирования кладочных элементов требуемых геометрических размеров применяются фракционные доли кирпича: ½ полноразмерного кирпича («половинка»), ¾ кирпича («трехчетверка»), ¼ кирпича («четверка»), а также продольно расколотые элементы.

Выбор и дефектоскопия сырья являются основой качественной обработки. Для механической разделки подбирают нормализованно обожженные керамические кирпичи без микротрещин. Пережженный (железняк) и недожженный (алый) кирпич, а также трещиноватые экземпляры бракуются, так как при акустическом воздействии они дают произвольный разлом. Качество материала определяется методом акустической дефектоскопии (по звуку при ударе молотком на весу): пригодный кирпич издает чистый звонкий звук, а трещиноватый — дребезжащий.

Техника приколки кирпича требует соблюдения условий динамического воздействия. Изделие удерживают в левой руке на весу без опоры на твердое основание во избежание неконтролируемого растрескивания.

· Для получения «половинок»: на широкой грани (пастели) легкими отвесными ударами кирочки по центру пробивают неглубокую направляющую бороздку. Затем кирпич переворачивают бороздкой вниз и наносят точный сильный удар бойком молотка по намеченной линии.

· Для получения «трехчетверок» и «четверок»: пробивают кольцевую бороздку по всему периметру граней. После этого наносят более сильные удары в бороздку на одной из граней до отделения фрагмента. Аналогичный алгоритм применяется при скалывании угловых элементов.

Теска кирпича применяется для придания элементам клиновидной формы. Для этой операции наиболее пригоден умеренно недожженный кирпич.

· Односторонний клин: применяется при обустройстве нижней части топливников, подверток и перевалов в рассечках.

· Двухсторонний клин: используется для устройства замковых камней в сводах, клинчатых перемычках и перекрытиях топочных отверстий.

При проведении тески кирпич удерживают в левой руке и кирочкой намечают контур удаляемого участка. Удары наносят не под прямым углом, а касательно (косонаправленно) под требуемым углом уклона клина. Скалывание углов с торцевых граней выполняют более сильными ударами, после чего проводят постепенную теску несильными косонаправленными ударами вдоль кирпича. Поперечные удары недопустимы из-за риска раскола изделия. Завершающей операцией является притирание отесанных граней кирпичом до образования ровной поверхности.

Залог качественной работы — строгое соответствие проектной документации и порядовкам. Систематический самоконтроль и оперативная выверка геометрических параметров предотвращают необходимость полной перекладки конструкций. Контролю подлежит не только внутреннее устройство печи, но и наружная кладка: вертикальность, горизонтальность, прямоугольность углов и перевязка швов. Организация рабочего места также напрямую влияет на производительность труда.

Технология разметки и укладки первого ряда определяет геометрию всей печной конструкции.

· Предварительная раскладка: в соответствии с чертежом кирпичи наружных стенок выкладывают «насухо» с учетом технологического запаса на шов величиной 5–6 мм.

· Ориентация относительно стен: с помощью складного метра выверяют расстояние от крайних кирпичей до стены здания, обеспечивая их параллельность.

· Формирование контура: к крайним кирпичам прикладывают правило и по нему выкладывают промежуточные элементы. Под прямым углом с помощью угольника закладывают кирпичи боковых стенок и завершают выкладку четвертой стенки.

· Контроль диагоналей: разметочным шнуром измеряют расстояния между наружными углами по диагоналям. Разница в длине диагоналей устраняется корректировкой ширины швов между промежуточными кирпичами.

· Укладка на раствор: после проверки контура приступить к укладке кирпича на кладочный раствор. Под первый угловой кирпич расстилают тонкий слой раствора, под второй — более толстый. На оба кирпича устанавливают правило с уровнем, достигая горизонтальности путем вдавления второго кирпича. Аналогично укладывают остальные угловые и промежуточные кирпичи.

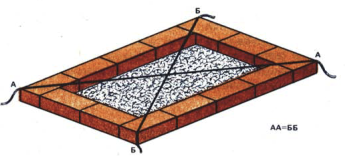

Рис. 35. Проверка прямоугольности первого ряда промером по диагонали

Методы контроля вертикальности кладки углов обеспечивают пространственную ориентацию печи.

· Контроль по отвесным шнурам: после выкладки 2–3 рядов с помощью отвеса определяют точки на потолке над наружными углами печи и забивают гвозди длиной 125–150 мм на половину их длины. К гвоздям привязывают шнуры, нижние концы которых фиксируют к гвоздям, забитым в швы нижних углов кладки. Точная вертикальность достигается отгибанием верхних гвоздей.

· Контроль по направляющим рейкам: вместо шнуров по отвесу выставляются и закрепляются к полу и потолку деревянные рейки. Прикладывая правило к рейкам вдоль выложенного ряда, контролируют отклонения кладки.

· Использование выдвижной опалубки: при возведении малогабаритных прямоугольных печей постоянного сечения по углам устанавливают направляющие из уголковой стали. В них помещают деревянный ящик без дна высотой 50 см, внутренние размеры которого соответствуют наружным размерам печи. Первые ряды выкладывают обычным способом до установки топочной дверки, после чего опускают ящик-опалубку и ведут кладку внутри нее. По мере заполнения опалубку выдвигают вверх так, чтобы ее низ находился на уровне последнего выложенного ряда. При сооружении массовых однотипных печей внутренние поверхности опалубки обивают листовой сталью.

Технология кладки горизонтальных разделок и дымовых труб включает использование специализированных шаблонов и оснастки.

- Использование шаблона А. С. Терешина: шаблон представляет собой дощатый разъемный ящик переменного сечения, состоящий из двух половинок, соединяемых крючками по диагонали. Сечение нижнего отверстия соответствует сечению дымовой трубы, далее оно увеличивается ступенями высотой 7 см (высота одного ряда кладки) и шириной 4 см. Верхнее отверстие соответствует размерам разделки со сплошным уширением по 12 см во все стороны (½ кирпича). В процессе кладки строго соблюдается правило полного перекрытия всех швов, идущих от дымового канала к деревянным конструкциям.

- Кладка стояка дымовой трубы в чердачном помещении: над разделкой выкладывают 2–3 ряда трубы. Из-под крыши на дальний угол опускают отвес. Если точка над углом не попадает на обрешетку, к стропилам прибивают доску, в которую вбивают гвоздь. К гвоздю привязывают направляющий шнур, второй конец которого закрепляют в кладке трубы. Кладку ведут по одному угловому шнуру, а остальные углы проверяют угольником через каждые 5–6 рядов.
