Чтение и чтение печных чертежей и порядовок

Строительство отопительных и отопительно-варочных печей, а также кухонных плит требует неукоснительного соблюдения проективной документации. Чертеж печи представляет собой точное графическое изображение конструкции на бумаге, которое отображает ее геометрию, внешнюю форму, линейные габариты и внутреннее устройство. В печном деле графическая документация служит основным руководящим документом, определяющим надежность, пожаробезопасность и теплотехническую эффективность готового сооружения.

1. Основные понятия графического изображения и масштабирование. Изображение печных конструкций на чертежах выполняется с уменьшением в несколько раз. Отношение длины отрезка прямой линии на чертеже к длине соответствующего отрезка в натуре называется масштабом.

На рис. 1 показано изображение граней (постелей) кирпича в масштабе 1:10, что соответствует уменьшению реальных размеров в 10 раз. Это означает, что 1 мм на графическом чертеже эквивалентен 1 см в натуре.

Чертеж, представленный на рис. 1, является простейшим печным чертежом. В его графическом оформлении применяются следующие типы линий:
- Контурная линия — наиболее жирная линия, формирующая внешние границы и контуры предмета;
- Размерные линии — тонкие линии, заканчивающиеся точками, над которыми проставляется числовое значение размера;
- Выносные линии — тонкие линии, между которыми проводятся размерные линии;
- Условная штриховка и цвет — графические обозначения, указывающие на материаловедческий состав изделия.

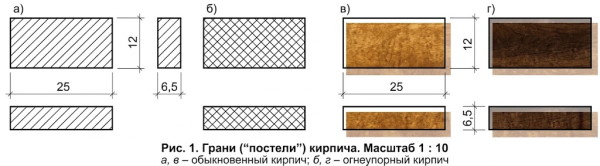

Рис. 1. Графическое изображение граней кирпича в масштабе 1:10 и элементы чертежа

Графическое обозначение строительных материалов. Для дифференциации применяемых строительных материалов на чертежах используется условная штриховка и цветовая индикация:
- Для обыкновенного красного кирпича принята наклонная штриховка (на цветных проектах обозначается коричневым цветом светлого тона);
- Для огнеупорного (шамотного) кирпича применяется графическая сетка («клеточка»), обозначаемая коричневым цветом темного тона.

Размеры на печных чертежах, отображающие реальные габариты изображаемого предмета в натуральную величину, проставляются в сантиметрах. Печные приборы (гарнитура) и другие закладные металлоизделия отображаются на чертежах условными обозначениями (рис. 2) — графическими знаками, имеющими визуальное сходство с предметом в натуре. Соблюдение масштаба для условных обозначений гарнитуры не является строго обязательным.

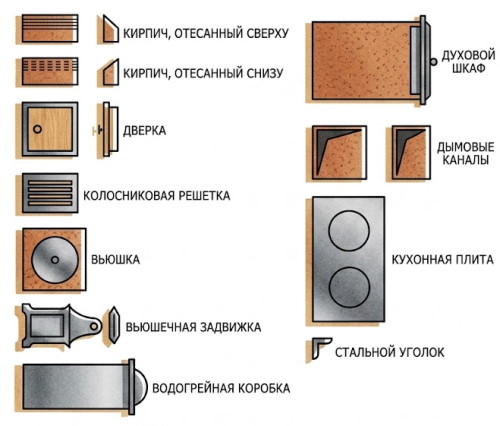

Рис. 2. Условные обозначения печных приборов и гарнитуры

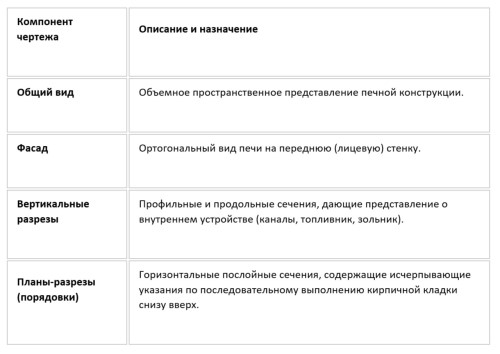

2. Состав печной проектной документации. Полный чертеж печи включает в себя несколько обязательных проекционных видов и разрезов:

3. Пространственное восприятие и правила проекционного чтения. Для корректного понимания пространственной структуры печи по двумерным чертежам используется метод проекций. На наглядном примере с двумя спичечными коробками, уложенными на книгу (рис. 3, а), рассматриваются основные виды:

- Вид спереди (фасад) (рис. 3, б) — проекция, получаемая при расположении объекта на уровне глаз, когда боковые и верхние грани сливаются в единую линию. Если изображение уменьшено в 2 раза, применяется масштаб 1:2.
- Вид сверху (план) (рис. 3, в) — проекция объекта при взгляде отвесно сверху.
- Вертикальный разрез (рис. 3, г) — сечение, получаемое при мысленном рассечении конструкции по линии А—А, указанной на плане, с удалением передней части.

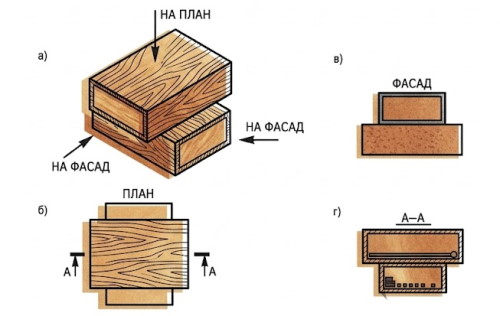

Рис. 3. Принцип построения проекционных видов и вертикального разреза на примере модели: а — исходное положение; б — вид спереди (фасад); в — вид сверху (план); г — вертикальный разрез

На плане линия А—А, по которой выполнен разрез, выносится за пределы изображения в виде небольших отрезков прямой. Стрелки, отходящие от них, указывают направление взгляда наблюдателя. Если конструкция имеет несколько разрезов, они обозначаются заглавными буквами русского алфавита (А—А, Б—Б, В—В), проставляемыми рядом со стрелками.

4. Практический анализ чертежа квартирной кухонной плиты. В качестве практического примера рассматривается квартирная кухонная плита (рис. 4, подробный чертеж приведен на рис. 75).

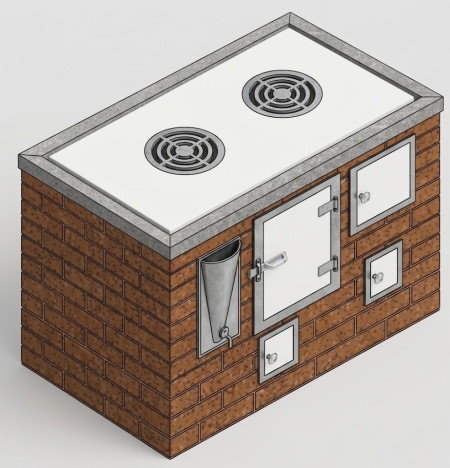

Рис. 4. Общий вид и конструктивные элементы квартирной кухонной плиты

Анализ фасада и внутренних сечений. На фасаде плиты наглядно проиллюстрировано пространственное расположение топочной, поддувальной и прочистной дверок, духового шкафа, а также водогрейной коробки. На чертеже четко обозначены ряды кирпичной кладки и принятый метод перевязки швов.

Вертикальные разрезы по линиям А—А, Б—Б и В—В раскрывают внутреннюю организацию кухонной плиты. Направление режущих плоскостей фиксируется на горизонтальных планах.

Разрез А—А (продольный разрез): Проходит по центру плиты. Анализ его выполнения по рядам кладке (рис. 5) показывает следующие особенность:
- 1–3 ряды: Режущая плоскость рассекает сплошную кирпичную кладку (рис. 5, а);
- 4 ряд: В разрез попадает левая стенка плиты толщиной в 1/2 кирпича, затем на протяжении 48 см идет свободное пространство, за ним — стенка зольника, нижняя часть самого зольника, и правая стенка плиты (рис. 5, б);
- 5 ряд: Графически аналогичен 4-му ряду (рис. 5, в);

- 6 ряд: Рассекаются стенка плиты, нижняя часть водогрейной коробки и духового шкафа, между которыми образуется межканальное пространство шириной 8 см (рис. 5, г). Кирпич справа от духового шкафа смещен относительно нижележащего ряда, формируя слева внизу полку под духовой шкаф, а справа вверху — выступ под колосниковую решетку. Стенка плиты на этом ряду утолщена до 3/4 кирпича;
- 7 ряд: Топливник отделен от духового шкафа кирпичом, уложенным «на ребро», для защиты духовки от перегрева. Рассекается низ топливника (под) с колосниковой решеткой;
- 8–9 ряды: Конструктивно идентичны 7-му ряду;

- 10 ряд: Верх кирпича, разделяющего духовку и топливник, выполнен скошенным, что снижает газодинамическое сопротивление и облегчает движение дымовых газов;
- 11 ряд: Толщина левой стенки доведена до 25 см (1 кирпич) для создания надежной опоры под чугунную настильную плиту. На разрезе видны стальной уголок обрамления, дымовой канал над духовкой и защитный слой глиняной смазки по ее верху.

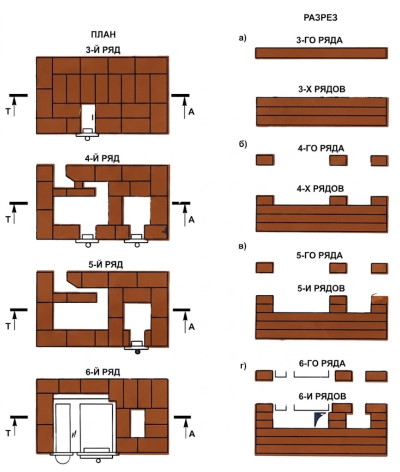

Рис. 5. Последовательность формирования продольного разреза А—А по рядам кладки: а — 1–3 ряды; б — 1–4 ряды; в — 5 ряд; г — 6 ряд

Разрез А—А позволяет четко проследить траекторию движения продуктов сгорания (дымовых газов): из топливника → над духовым шкафом → между духовкой и водогрейной коробкой → под духовкой → в выводной канал.

- Разрез Б—Б: Иллюстрирует технологию установки духового шкафа. В частности, видно, что кирпич, отделяющий выводной канал от пространства под духовкой, уложен «на ребро».
- Разрез В—В: Содержит контрольные геометрические размеры и раскрывает внутреннее устройство топливника и зольника.

Сопоставление всех разрезов позволяет полностью воссоздать в пространстве все внутренние каналы и узлы плиты в соответствии с их натурными параметрами.

5. Порядовки и правила выполнения печных работ. Горизонтальные разрезы (планы-порядовки) отражают послойную последовательность выполнения кладки. Порядовка показывает позиционирование каждого отдельного кирпича в конкретном ряду. Используя планы-порядовки и обладая четким представлением о внутренней системе газоходов, печник способно выполнять кладку конструкции любой сложности.

Технологическая дисциплина. При возникновении неясностей в процессе ведения кладки необходимо свериться с соответствующим разрезом или порядовкой. Отступать от проекта или вносить произвольные изменения в конструкцию категориально запрещено. Чертеж печи является строго обязательным нормативно-техническим документом для печника, а его нарушение ведет к снижению КПД, нарушению тяги и возникновению пожароопасных ситуаций.

Сведения об авторах и источниках:

Авторы: П. И. Воропай

Источник: Как сложить печь

Данные публикации будут полезны начинающим и практикующим печникам, индивидуальным застройщикам и жителям сельской местности, а также широкому кругу читателей, интересующихся проектированием, кладкой, ремонтом и эксплуатацией бытовых печей.
