Теплофизика печного отопления: процессы горения и теплопередачи

Процесс функционирования бытовых печных агрегатов основан на комплексных физико-химических превращениях топлива, процессах тепломассообмена и динамике газовых потоков. Понимание теплотехнических характеристик материалов и механики горения позволяет оптимизировать конструкции теплогенерирующих установок и повысить их коэффициент полезного действия (КПД).

Физико-химические основы горения и свойства топлива. В элементный состав органического топлива входят углерод (C), водород (H), кислород (O), а также минеральные добавки. Кроме того, в материале присутствует связанная и гигроскопическая вода. Даже технически сухие дрова содержат от 8% до 10% свободной влаги по массе.

При протекании экзотермической реакции окисления углерод и водород соединяются с кислородом воздуха, что сопровождается интенсивным выделением тепловой энергии. В результате реакции образуются продукты горения двух видов:

- Газообразные продукты: углекислый газ (CO₂), водяной пар (H₂O), а также атмосферный азот (N₂), который не принимает участия в химической реакции, но нагревается и уносится через внутреннее устройство печи в атмосферу.

- Твердые продукты: минеральный остаток — зола, которая выпадает в зольник через прозоры колосниковой решетки. Мельчайшие частицы золы (уносные частицы) увлекаются дымовыми газами во внутренние каналы, выполаживаясь на их стенках.

Полнота сгорания и формирование сажи. В условиях бытовых печей достижение полного сгорания затруднено. При нехватке кислорода или пониженной температуре в зоне реакции образуется оксид углерода (II) (CO) — угарный газ. Угарный газ высокотоксичен: его вдыхание приводит к отравлению организма и летальному исходу.

При неполном сгорании не вступившие в реакцию микрочастицы углерода уносятся с газовым потоком, образуя дым, и частично осаждаются на внутренних поверхностях дымоходов в виде сажи. Неполное сгорание существенно снижает суммарную теплоотдачу топлива.

Для обеспечения условий сгорания, близких к полному, необходимы два технологических фактора:
1. Обеспечение достаточного притока воздуха в топливник (реализуется подбором геометрических параметров колосниковой решетки).
2. Своевременный отвод дымовых газов (обеспечивается проектированием дымовой трубы достаточной высоты).

Теплота сгорания видов топлива. Качество и энергетическая ценность топлива характеризуются теплотой сгорания — количеством тепловой энергии в кДж, выделяющимся при полном сгорании 1 кг (или 1 м³) материала.

Различают высшую и низшую рабочую теплоту сгорания. В теплотехнике используется низшая рабочая теплота сгорания, определяемая методом калориметрирования без учета скрытой теплоты конденсации водяных паров, содержащихся в дымовых газах. Низшая теплота сгорания относится к топливу в его естественном рабочем состоянии.

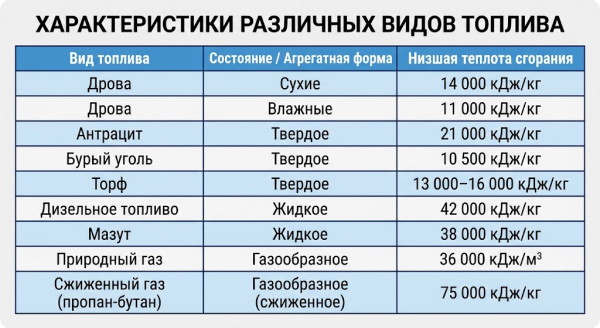

Таблица 1. Показатели низшей теплоты сгорания органического топлива

Естественный негорючий балласт топлива — влагосодержание и зольность — снижает итоговую температуру горения. По этой причине экономичное использование ресурсов требует предварительной подсушки и соблюдения условий хранения.

Теплофизические характеристики печных материалов. Теплота, полученная при сжигании топлива, расходуется на нагрев массива печи, тогда как остаточная часть уходит в атмосферу с отходящими газами. Накопленное тепло постепенно передается в помещение. Способность конструкции накапливать тепловую энергию во время топки и продолжительно отдавать ее называют аккумулирующей способностью печи.

Теплоотдача и теплопроводность. Теплоотдача печи — количество теплоты, поступающее от наружных стенок в помещение за единицу времени. Она выражается в единицах мощности — ваттах (Вт) или киловаттах (кВт), где 1 Вт = 1 Дж/с. Вектор и скорость теплового потока зависят от коэффициента теплопроводности материалов.

Теплопроводность — способность материала передавать тепловую энергию через свою толщу. Коэффициент теплопроводности определяет количество теплоты, проходящее через стенку площадью 1 м² и толщиной 1 м за 1 час при разности температур на двух сравниваемых поверхностях стены, равной 1°. Размерность коэффициента теплопроводности — Вт/(м·°C).

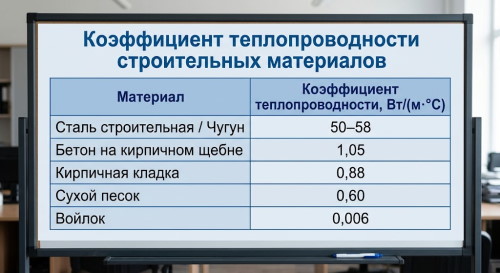

Таблица 2. Коэффициенты теплопроводности строительных и изоляционных материалов

Металлы (сталь, чугун) выступают эффективными проводниками тепла, тогда как кирпич, асбест и войлок служат теплоизоляторами.

Удельная теплоемкость. На аккумулирующую способность существенно влияет теплоемкость — способность материала поглощать теплоту при нагревании и отдавать ее при охлаждении. Количественным критерием служит удельная теплоемкость — количество теплоты в кДж, необходимое для нагревания 1 кг материала на 1° — кДж/(кг·°C).

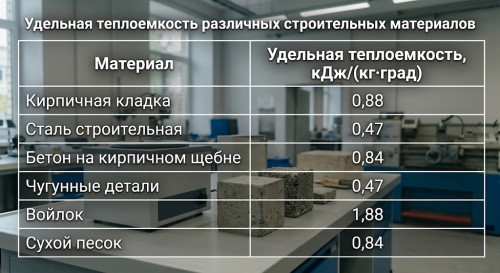

Таблица 3. Значения удельной теплоемкости материалов печных конструкций

Расчет КПД и газодинамика печных каналов. Экономичность печей определяется коэффициентом полезного действия (КПД). КПД печи определяют отношением количества теплоты, отданной печью в помещение, к количеству теплоты, полученной при сгорании топлива.

КПД = Q_полезн / Q_полн

Практический пример расчета КПД. Условие: За сутки в печи сожжено 20 кг сухих дров, а теплоотдача печи составила примерно 130 000 кДж. Теплота сгорания сухих дров — 14 000 кДж/кг.

1. Определение полного количества выделенной теплоты от сжигания 20 кг топлива:
Q_полн = 20 кг × 14 000 кДж/кг = 280 000 кДж

1. Расчет коэффициента полезного действия:
КПД = 130 000 / 280 000 = 0,47 (или приблизительно 50%)

У современных печей при правильной их эксплуатации КПД достигает 0,85–0,9, тогда как у печей старой конструкции он равен 0,5–0,6.

Влияние качества кладки и газодинамика. Высокий КПД достигается путем правильного расчета тепловоспринимающей поверхности дымооборотов, высококачественной кладкой и соблюдением правил эксплуатации.

Под высококачественной кладкой подразумевается кладка строго по чертежу с соблюдением технических условий. Небольшая оплошность при кладке приводит к серьезным последствиям. Например, если в результате небрежности, допущенной при кладке, образовалась сквозная щель на дне одного вертикального канала, через нее из подполья в печь поступает холодный воздух. Наружный воздух, попадая в печь помимо поддувала, резко снижает температуру печи.

Внутренняя газодинамика опирается на естественное движение горячих газов вверх:
- Двигаясь по горизонтальным каналам, более горячие газы удерживаются под перекрытием канала и прижимаются к нему.
- Если на их пути встретится преграда в виде порога, расположенного внизу, то это существенно не повлияет на характер движения.
- Если порог расположен вверху, то горячие газы станут накапливаться перед ним, их уровень в канале понизится до уровня нижней грани порога.

Эту особенность движения теплового потока используют в некоторых конструкциях печей для создания тепловых карманов.

Сведения об авторах и источниках:

Авторы: П. И. Воропай

Источник: Как сложить печь

Данные публикации будут полезны начинающим и практикующим печникам, индивидуальным застройщикам и жителям сельской местности, а также широкому кругу читателей, интересующихся проектированием, кладкой, ремонтом и эксплуатацией бытовых печей.
