Конструкция дрона: Подробный разбор основных компонентов и их функций

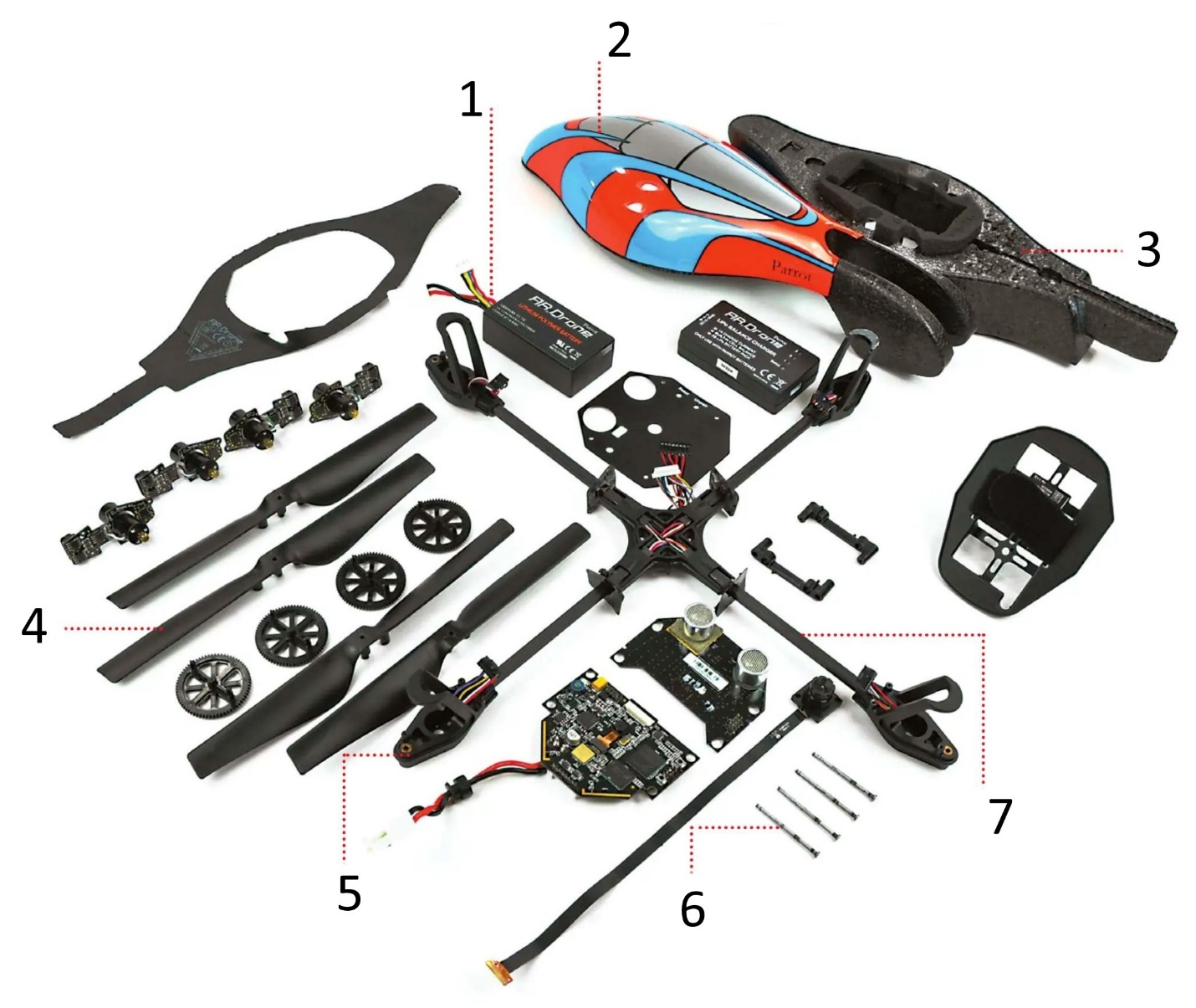

Современный дрон (БПЛА - Беспилотный Летательный Аппарат, UAV - Unmanned Aerial Vehicle) – это сложное инженерное устройство, где каждый элемент играет критическую роль. Понимание его "анатомии" необходимо как для осознанного выбора, так и для эксплуатации. Вот ключевые компоненты:

1. Аккумулятор (Battery):
- Функция: Основной источник энергии. Самый ограничивающий фактор полета.
- Характеристики: Используются литий-полимерные (LiPo) или литий-ионные (Li-Ion) батареи из-за высокой энергоемкости при малом весе.

- Ограничения: Типичное время полета для большинства потребительских моделей составляет 15-30 минут на одном заряде (зависит от веса, мощности, погоды). Требует тщательного ухода (правильная зарядка, хранение при 50-60% заряда, избегание глубокого разряда).

- Важность: Определяет продолжительность и безопасность полета. Всегда имейте запасные АКБ!

2. Корпус / Оболочка (Shell / Fuselage):
- Функция: Защита внутренних компонентов от повреждений, влаги и пыли. Аэродинамическое сопротивление.

- Материалы: Пластик (ABS, поликарбонат - легкий, дешевый), Углепластик (карбон) (высокая прочность, легкость, дороже), Алюминиевые сплавы (прочность).

- Особенность: Яркие цвета (флуоресцентный оранжевый, желтый) значительно упрощают визуальное отслеживание дрона на расстоянии, особенно на фоне неба или зелени.

3. Рама / Центральная платформа (Frame / Body / Main Hub):
- Функция: Силовая конструкция, к которой крепятся все остальные физические компоненты: моторы, электроника, посадочные шасси, камера. Является основой для обеспечения центра тяжести (ЦТ) дрона.

- Конструкция: Должна быть жесткой для минимизации вибраций и легкой. Точное расположение двигателей критично для стабильности полета. ЦТ должен находиться строго в геометрическом центре рамы для квадрокоптера.

4. Несущие винты / Лопасти роторов (Rotor Blades / Propellers):
- Функция: Создание подъемной силы (lift) для полета. Управление (наклон, вращение, движение в стороны) достигается изменением скорости вращения разных винтов.

- Конструкция: Имеют аэродинамический профиль, аналогичный крылу самолета. При вращении создают разницу давлений над и под лопастью, что генерирует подъемную силу.

- Материалы: Пластик (дешевый, хрупкий), Композитные материалы (нейлон с армированием, карбон - прочнее, дороже). Шаг, диаметр и количество лопастей (чаще 2 или 3) подбираются под двигатели и задачи.

- Важно: Самый уязвимый элемент. Требуют регулярной замены при повреждениях.

5. Посадочные шасси / Стойки (Landing Gear / Skids):
- Функция: Обеспечение безопасной посадки на землю или другую поверхность. Защищают корпус, камеру (если она снизу) и роторы от удара и загрязнения.

- Конструкция: Могут быть фиксированными (простая конструкция) или складывающимися (улучшают аэродинамику в полете). Изготавливаются из пластика, карбона или металла.

- Особенность: На моделях для аэросъемки часто делаются высокими, чтобы камера на подвесе не задевала землю при взлете/посадке. Гоночные дроны (FPV) часто обходятся без шасси для снижения веса.

6. Антенна GPS/ГЛОНАСС (GPS Aerial / GNSS Module):
- Функция: Прием сигналов спутниковых навигационных систем (GPS, ГЛОНАСС, BeiDou, Galileo). Точное позиционирование дрона в пространстве (координаты, высота).

- Значение: Критически важна для: Автономных полетов (по точкам, маршрутам), Стабильного зависания (Position Hold), Функции "Возврат домой" (Return-To-Home - RTH), Геозонирования (предотвращение полетов в запрещенных зонах), Составления карт.

7. Лучи / Рукава (Booms / Arms):
- Функция: Несущие элементы, на концах которых крепятся двигатели и роторы. Соединяют моторы с центральной рамой.

- Требования: Должны быть исключительно легкими (для маневренности и времени полета), жесткими (минимизация вибраций, передающихся на камеру и электронику) и достаточно тонкими, чтобы не создавать излишнего сопротивления в воздушном потоке (нисходящий поток / downdraft), создаваемом роторами.

- Материалы: Углепластик (карбон) - идеальный баланс прочности и легкости. Алюминиевые сплавы (прочнее, но тяжелее). Пластик (на бюджетных моделях).

Дополнительные ключевые компоненты (не упомянутые явно, но критически важные):
- Бесколлекторные двигатели (Brushless Motors): Приводят винты во вращение. Высокая мощность, надежность, КПД.
- Регуляторы оборотов (ESC - Electronic Speed Controllers): Управляют скоростью вращения каждого двигателя на основе сигналов с полетного контроллера.

- Полетный контроллер (Flight Controller - FC): "Мозг" дрона. Обрабатывает данные с датчиков, принимает команды с пульта, стабилизирует и управляет полетом. Работает под управлением ПО (Betaflight, Ardupilot, iNav, DJI O3).

- Инерциальная измерительная система (IMU - Inertial Measurement Unit): Комбинация гироскопа (угловая скорость) и акселерометра (линейное ускорение), встроенная в FC. Обеспечивает стабилизацию.

- Радиоприемник (Receiver): Принимает сигналы управления с пульта дистанционного управления (ПДУ).
- Видеопередатчик (Video Transmitter - VTX): Передает FPV-видео с камеры на очки или монитор пилота (актуально для FPV дронов).
- Камера и Подвес (Gimbal): Для съемочных дронов. Подвес обеспечивает стабилизацию камеры.

Понимание назначения и взаимодействия этих компонентов позволяет не только грамотно выбирать дрон, но и диагностировать проблемы, выполнять апгрейды и осознанно подходить к пилотированию.
